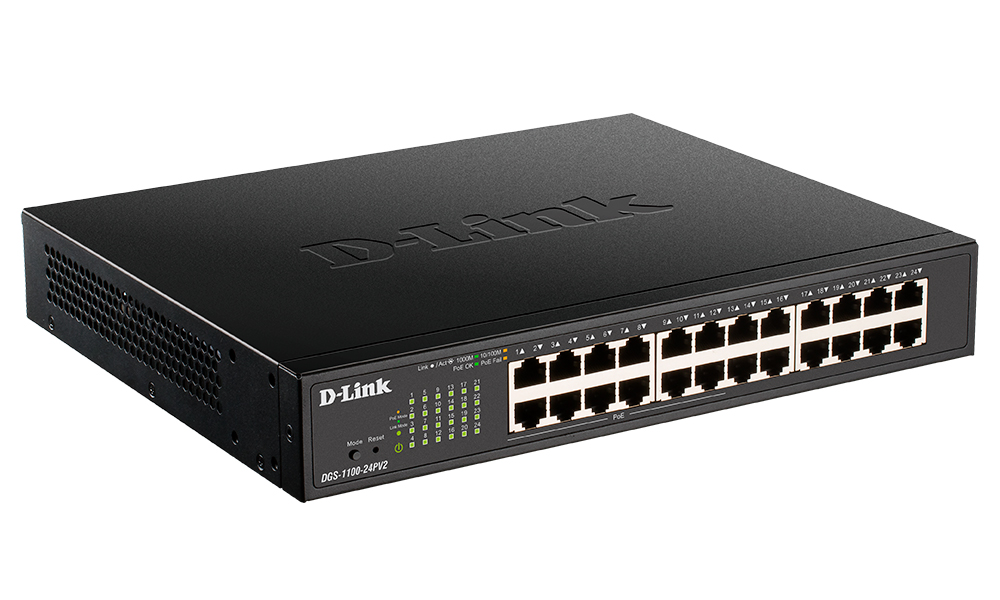

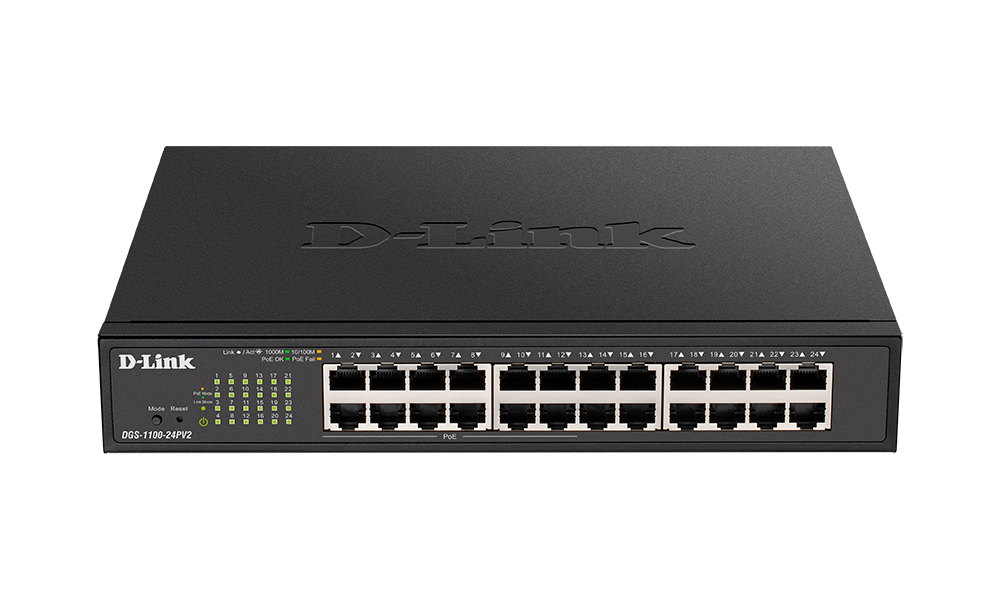

Настраиваемый L2 PoE-коммутатор DGS-1100-24PV2/A3A, 24х1000Base-T

Настраиваемый коммутатор серии EasySmart DGS-1100-24PV2, оснащенный 24 портами 10/100/1000Base-T (12 портов с поддержкой PoE), предназначен для использования в сетях предприятий малого и среднего бизнеса. Поддержка PoE делает коммутатор DGS-1100-24PV2 оптимальным решением для организации видеонаблюдения. Функции управления, диагностики, поиска и устранения неисправностей, а также энергосберегающие технологии позволяют использовать DGS-1100-24PV2 для решения различных задач.

Коммутатор соответствует стандарту IEEE 802.3az Energy Efficient Ethernet и потребляет меньше электроэнергии при небольшом объеме трафика. Использование совместимых с EEE устройств позволяет предприятиям малого и среднего бизнеса экономить денежные средства благодаря сокращению эксплуатационных расходов, в том числе связанных с покупкой оборудования для охлаждения. DGS-1100-24PV2 также поддерживает технологию D-Link Green, обеспечивающую автоматическое сокращение энергопотребления. Коммутатор определяет статус соединения на каждом порту и обеспечивает автоматическое отключение питания неактивных портов.

12 портов коммутатора DGS-1100-24PV2 поддерживают стандарты IEEE 802.3at/802.3af PoE. Каждый порт подает питание мощностью до 30 Вт при общем бюджете коммутатора 100 Вт, что позволяет пользователям подключать к DGS-1100-24PV2 устройства, поддерживающие технологию PoE. Это значительно упрощает установку сетевого оборудования, позволяя размещать его в труднодоступных местах вне зависимости от расположения электрических розеток, а также минимизировать прокладку кабеля. Подключение устройств, не поддерживающих PoE, возможно при использовании PoE-адаптера (например гигабитного DPE-301GS).

Технические характеристики

Аппаратное обеспечение

Аппаратная версия A1, A21, A32
Процессор 500 МГц
Оперативная память 128 МБ
Flash-память 16 МБ
Интерфейсы 24 порта 10/100/1000Base-T (12 портов с поддержкой PoE)
Индикаторы
• Power
• Link/Activity/Speed (на порт)
• PoE OK/PoE Fail (на порт PoE)
Кнопки
• Кнопка Reset
• Кнопка Mode

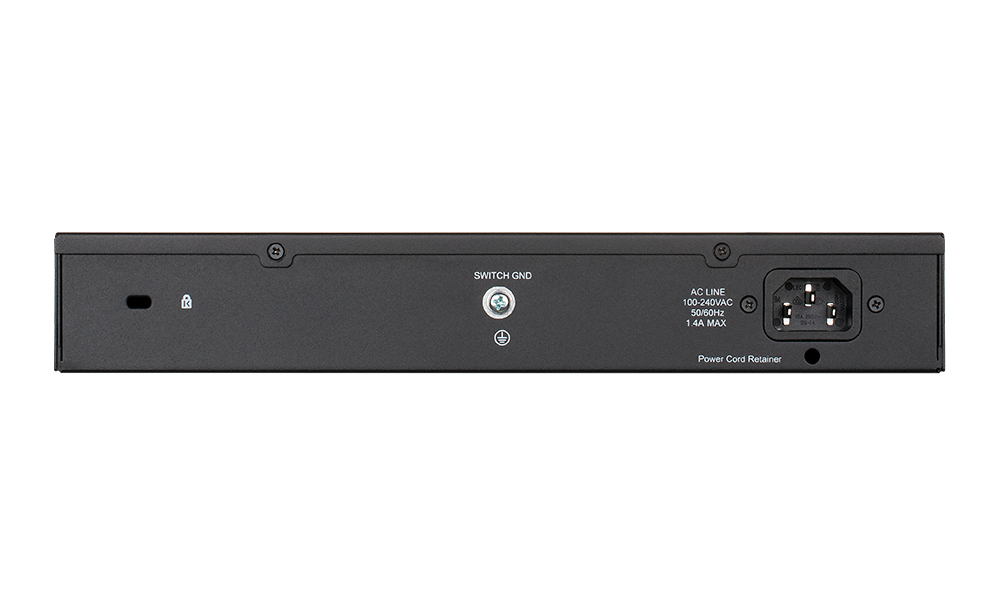

Разъем питания Разъем для подключения питания (переменный ток)

Функционал

Стандарты и функции
• IEEE 802.3 10Base-T (медная витая пара)
• IEEE 802.3u 100Base-TX (медная витая пара)
• IEEE 802.3ab 1000Base-T (медная витая пара)
• IEEE 802.3az Energy Efficient Ethernet
• Автоматическое согласование скорости и режима дуплекса
• Управление потоком IEEE 802.3x в режиме полного дуплекса
• Автоматическое определение MDI/MDIX на всех портах
Дуплексный режим
• Полу-/полный дуплекс для скорости 10/100 Мбит/с
• Полный дуплекс для скорости 1000 Мбит/с

Производительность

Коммутационная матрица 48 Гбит/с
Метод коммутации Store-and-forward
Размер таблицы MAC-адресов 8K записей
Макс. скорость перенаправления 64-байтных пакетов 35,71 Mpps
Буфер пакетов 512 КБ
Jumbo-фрейм 10 240 байт

Программное обеспечение

VLAN
• VLAN на основе портов
• 802.1Q tagged VLAN
• Auto Surveillance VLAN
• Voice VLAN
• Management VLAN
• Asymmetric VLAN
• Группы VLAN
- Поддержка 128 статических групп VLAN
- Макс. VID: 1-4094
Функции уровня 2
• Управление потоком
- 802.3x
- Предотвращение блокировок HOL
• IGMP Snooping
- IGMP v1/v2/v3 awareness Snooping
- Поддержка 128 групп
- IGMP Snooping Querier
• 802.3ad Link Aggregation Макс. 8 групп на устройство/8 портов на группу
• Loopback Detection
• Диагностика кабеля
• LLDP
• Зеркалирование портов
- One-to-One
- Many-to-One
• Статистика
- Tx Ok
- Tx Error
- Rx Ok
- Rx Error
• Spanning Tree Protocol
- 802.1D STP
- 802.1w RSTP
Качество обслуживания (QoS)
• 802.1p
• 8 очередей на порт
• Механизм обработки очередей:
- Strict Priority
- Weighted Round Robin (WRR)
• Управление полосой пропускания на основе порта (ограничение скорости)
- Входящее: 16 Кбит/с
- Исходящее: 16 Кбит/с
Безопасность
• D-Link Safeguard Engine
• Сегментация трафика
• Защита от широковещательного/многоадресного/одноадресного шторма
• Предотвращение атак DoS
• SSL
Управление
• Web-интерфейс (Поддержка доступа IPv4/IPv6)
• Утилита D-Link Network Assistant
• PD Alive
Технология Green
• Экономия электроэнергии за счет:
- Определения статуса соединения
- Определения длины кабеля
- Выключения индикаторов
- Выключения портов
- Использования спящего режима
- PoE по расписанию: выключение/включение портов с поддержкой PoE по расписанию
Стандарты MIB/RFC
• RFC768 UDP
• RFC791 IP
• RFC792 ICMP
• RFC793 TCP
• RFC826 ARP
• RFC1213 MIB II
• RFC1493 Bridage MIB
• RFC1907 SNMPv2 MIB
• RFC1215 MIB Traps Convention
• RFC2233 Interface Group MIB
• RFC2665 Ether-like MIB
• RFC4363 IEEE 802.1p MIB
• ZoneDefense MIB
• Private MIB
• RFC951 BootP client
• RFC1542 BootP/DHCP client
• RFC2236 IGMP Snooping

PoE

Стандарт PoE
• IEEE 802.3af
• IEEE 802.3at
Порты с поддержкой PoE Порты 1-12
Бюджет мощности PoE 100 Вт (макс. 30 Вт на порт PoE)

Физические параметры

Размеры (Д x Ш x В)
• 280 x 230 x 44 мм
• Ширина 11 дюймов, высота 1U
Вес 2 кг

Условия эксплуатации

Питание 100-240 В переменного тока, 50/60 Гц
Макс. потребляемая мощность
• 131,5 Вт (функция PoE включена)
• 19,5 Вт (функция PoE выключена)
Потребляемая мощность в режиме ожидания 8,8 Вт
Тепловыделение 107,5 БТЕ/час
MTBF (часы) 255 003
Уровень шума 0 дБ
Система вентиляции Пассивная
Температура
• Рабочая: от -5 до 50 °C
• Хранения: от -40 до 70 °C
Влажность
• При эксплуатации: от 0% до 95% без конденсата
• При хранении: от 0% до 95% без конденсата

Комплект поставки

• Коммутатор DGS-1100-24PV2
• Кабель питания
• 2 крепежных кронштейна для установки в 19-дюймовую стойку
• 4 резиновые ножки
• Комплект для монтажа
• Краткое руководство по установке
